產品說明
在自動控制裝置中，DZ-50A系列中間繼電器用以擴大被控制的電路和提高觸點能力，DZ-51A型用于直流電路中，DZ-52A型用于交流電路中。
產品特點
電磁式動作原理，拍合式結構，利用彈簧拉力返回，為了防止繼電器的噪聲，對于DZ-52A繼電器增加了整流回路。
該繼電器采用標準的A11結構殼體，可以前面接線或后面接線，取下透明的殼罩，拔出機芯可以方便地進行調試及產品的維修。DZ-50A除殼體結構及端子號引出線不同于DZ-50外，其它各項性能均同DZ-50系列中間繼電器。

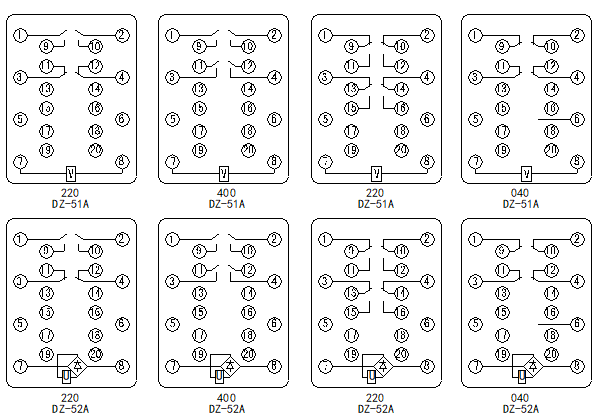

應用及安裝
技術參數
功率消耗：額定電壓小于110V的繼電器不大于2.5W，額定電壓大于110V的繼電器不大于5W。
| 型號 | 額定電壓(V) | 觸點形式 | 動作電壓(V) | 返回電壓(V) |
| DZ-51A | DC:380、220、127、110、60、48、36、24、12 |
400 220 040 002 |
不大于70%額定電壓 | 不小于5%額定電壓 |
| DZ-52A | AC:380、220、127、110、60、48、36、24、12 | 不大于85%額定電壓 |
外形尺寸
資料下載
